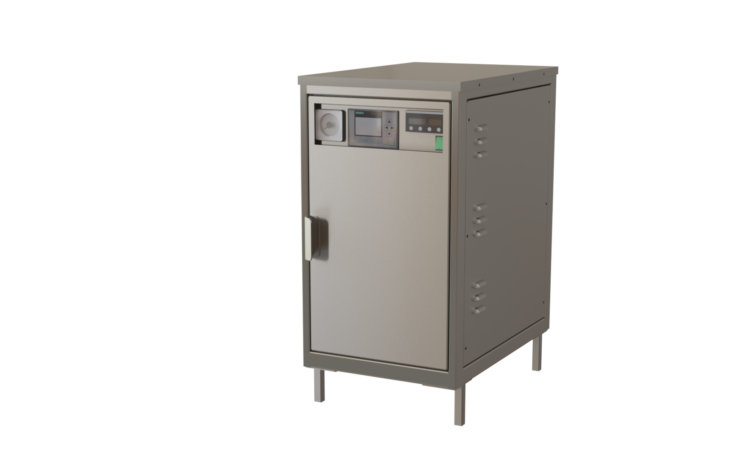

PS200

Date:05 Mar, 2018

PS200

Technische Daten

 Dampferzeuger  PS200-10  PS200-15  PS200-20
 Elektrischer Anschluss
 Elektroanschluss  400 V, 50 Hz, 3 Ph/PE
 Heizleistung  10 kW  15 kW  20 kW
 Gesamtleistung  ca. 10 kW  ca. 15 kW  ca. 20 kW
 Mindestens erforderliche
netzseitige  Absicherung
 16 A  25 A  32 A
 ausgehende Signale potenzialfreie Meldekontakte: Betrieb, Störung
(Zusätzliche Meldungen auf Anfrage)
 eingehende Signale
(optional und nach Absprache)
Not-AUS, Fernstart, externe Abschlämmung, etc.
Potenzialfreie Kontakte müssen zur Verfügung gestellt werden
 Mechanischer Anschluss
 Dampfausgang  Kugelhahn ½“ i
 Wassereinlauf  ½“ i
 Entleerung  Kugelhahn ½“ i
 Sicherheitsventil  1“ i
 Betriebsangaben
max. Betriebstemperatur  150°C / 180°C / 191°C
 max. Betriebsüberdruck  5 bar, 10 bar oder 13 bar (Abblasdruck Sicherheitsventil)
einstellbarer Arbeitsdruck 0-4 bar, 0-9 bar oder 0-12 bar
in 0,1 bar Schritten einstellbar,
Schaltdifferenz unter Idealbedingungen +/- 0,2 bar
Schaltdifferenz mit Thyristoren +/- 0,02 bar
 max. Dampfmenge  14 kg/h  21 kg/h  28 kg/h
 Wasserinhalt bis NW  9,8 Liter
 Dimensionen
 Länge  ca. 600 mm
 Breite  ca. 440 mm
 Höhe  ca. 700 mm
 Gewicht  ca. 80 kg (unbefüllt)
